Muchos especialistas en sistemas de información reconocen la dificultad de comprender de manera completa sistemas grandes y complejos. El método de desarrollo del análisis estructurado tiene como finalidad superar ésa dificultad por medio de
1) la división del sistema en componentes
2) la construcción de un modelo del sistema. El método incorpora elementos tanto de análisis como de diseño.
¿Qué es el análisis estructurado?
El análisis estructurado concentra en especificar lo que se requiere que haga el sistema o la aplicación. No se establece cómo se cumplirán los requerimientos o la forma en que implantará la aplicación. Más bien permite que las personas observen los elementos lógicos (lo que hará el sistema) separados de los componentes físicos (computadoras, terminales, sistemas de almacenamiento, etc.) Después de esto se puede desarrollar un diseño físico eficiente para la situación donde será utilizado.
Elementos del análisis estructurado:
Los elementos esenciales son símbolos gráficos, diagramas de flujo de datos y diccionario centralizado de datos.
Descripción gráfica
Una de las formas de describir un sistema es preparar un bosquejo que señale sus características, identifique la función para la que sirve e indique cómo éste interactúa con otros elementos, entre otras cosas. Sin embargo, describir de esta manera un sistema grande es un proceso tedioso y propenso a errores ya que es fácil omitir algún detalle o dar una explicación que quizá los demás no entiendan.

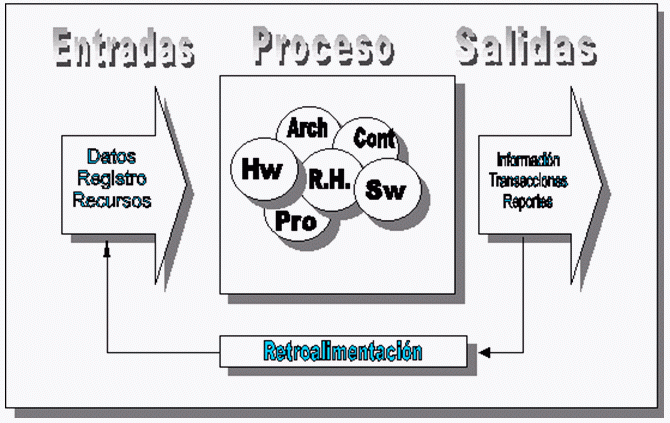

En lugar de las palabras el análisis estructurado utiliza símbolos, o íconos, para crear un modelo gráfico del sistema. Los modelos de este tipo muestran los detalles del sistema. Si se seleccionan los símbolos y notación correctos entonces casi cualquier persona puede seguir la forma en que los componentes se acomodarán entre si para formar el sistema.
El diagrama lógico de flujo de datos muestra las fuentes y destinos de los datos, identifica y da nombre a los procesos que se llevan a cabo, identifica y da nombre a los grupos de datos que relacionan una función con otra y señala los almacenes de datos a los que se tiene acceso.
Diagrama de flujo de datos: El modelo del sistema recibe el nombre de diagrama de flujo de datos (DFD). La descripción completa de un sistema está formada por un conjunto de diagramas de flujo de datos.
Para desarrollar una descripción del sistema por el método de análisis estructurado se sigue un proceso descendente (TOP-down). El modelo original se detalla en diagramas de bajo nivel que muestran características adicionales del sistema. Cada proceso puede desglosarse en diagramas de flujo de datos cada vez más detallados. Esta secuencia se repite hasta que se obtienen suficientes detalles que permiten al analista comprender en su totalidad la parte del sistema que se encuentra bajo investigación.
Diccionario de datos:
Todas las definiciones de los elementos en el sistema (flujo de datos, procesos y almacenes de datos) están descritos en forma detallada en el diccionario de datos. Si algún miembro del equipo encargado del proyecto desea saber alguna definición del nombre de un dato o el contenido particular de un flujo de datos, esta información debe encontrarse disponible en el diccionario de datos.
¿Que es el diseño estructurado ?
Se enfoca en el desarrollo de especificaciones del software. La meta del diseño estructurado es crear programas formados por módulos independientes unos de otros desde el punto de vista funcional.
El diseño estructurado es una técnica específica para el diseño de programas y no un método de diseño de comprensión. Esta técnica conduce a la especificación de módulos de programa que son funcionalmente independientes. La herramienta fundamental del diseño estructurado es el diagrama estructurado, los cuales son de naturaleza gráfica y evitan cualquier referencia relacionada con el hardware o detalles físicos. Su finalidad no es mostrar la lógica de los programas. Los diagramas estructurados describen la interacción entre módulos independientes junto con los datos que un módulo pasa a otro cuando interacciona con él. Estas especificaciones funcionales para los módulos se proporcionan a los programadores antes que dé comienzo la fase de escritura de código.
Empleo del Análisis estructurado con otros métodos de desarrollo:
El análisis estructurado se combina, con bastante frecuencia, con el método ya presentado de ciclo de vida clásico de desarrollo de sistemas. Por ejemplo, los analistas pueden optar más de flujo de datos como una forma para documentar las relaciones entre componentes durante la investigación detallada de algún sistema existente, Asimismo, se puede definir los archivos y datos en un diccionario centralizado de datos de acuerdo con las reglas de análisis estructurado.
Sin embargo muchas organizaciones optan por no utilizar este método de desarrollo. Por ejemplo, los analistas deciden con frecuencia que el desarrollo de diagramas y esquemas es una tarea que consume mucho tiempo, sobre todo si el sistema es grande y complejo. (Es común que los diagramas tengan que dibujarse una y otra vez conforme se adquiere nueva información). Como se verá más adelante, se han desarrollado herramientas asistidas por computadora para superar este problema.
Otros analistas señalan que los elementos que faltan, tales como las personas y los procedimientos de control, son parte del sistema mismo y no pueden omitirse en la descripción de éste. Más adelante se considerará este aspecto tan importante.
